撐開式雙密封閥

簡短描述:

設計標準

? 設計標準：ASME B16.34、JB/T 10673
? 結構長度：ASME B16.10、GB/T12221
? 連接標準：ASME B16.5、HG/T 20592、JB/T79
? 檢驗標準： API 598、GB/T 13927

性能規范

? 公稱壓力：PN1.6.2.5.4.0.6.4
? 強度試驗壓力：PT2.4、3.8、6.0、9.6Mpa
? 低壓氣密封試驗壓力：0.6Mpa
? 適用溫度：-29°C -425° C
? 適用介質：水、油、氣等

發送郵件

產品細節

產品標簽

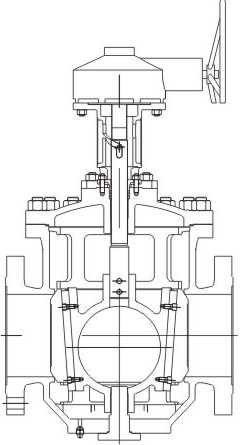

產品結構

主要零件材料

材料名稱	碳鋼	不銹鋼
閥體	WCB	CF8	CF8M
閥蓋	WCB	CF8	CF8M
底蓋	WCB	CF8	CF8M
密封閥掰	WCB+Cartide PTFE/RPTFE	CF8+Carbide PTFE/RPTFE	CF8M+Carbide PTFE/RPTFE
密封導軌	WCB	CFS	CF8M
鍥形體	WCB	CF8	CF8M
金屬纏繞墊	304+柔性石墨	304+柔性石墨	316+柔性石墨
軸套	銅合金
閥桿	2Cr13	304	316
支架	WCB	CF8	CF8M
