美標、日標截止閥
產品概述
J41H法蘭截止閥是按照API和ASME標準設計制造的。截止閥又稱截止閥，屬于強制密封閥門，所以閥門關閉時必須對閥瓣施加壓力以強制密封當介質從閥瓣下部進入閥門時，克服阻力所需的操作力是閥桿與填料的摩擦力和介質壓力產生的推力，閥門比開啟閥門的力大，所以閥桿直徑要大，否則會發生閥桿頂彎故障。

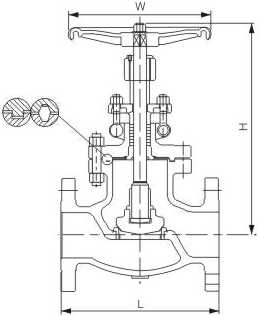

產品結構
主要尺寸和重量
J41H(Y)???? Class 150/10K
|
SIZE |
INCH |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
2 1/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
|
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
L |
mm |
108 |
117 |
127 |
140 |
165 |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
622 |
698 |
787 |
914 |
|
H |
mm |
163 |
193 |
250 |
250 |
291 |
350 |
362 |
385 |
490 |
455 |
537 |
707 |
788 |
820 |
||
|
W |
mm |
100 |
125 |
160 |
160 |
180 |
220 |
250 |
280 |
320 |
320 |
400 |
450 |
560 |
560 |
J41H(Y)???? Class 300/20K
|
SIZE |
INCH |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
2 1/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
mm |
152 |
178 |
203 |
216 |
229 |
267 |
292 |
318 |
356 |
400 |
445 |
559 |
622 |
711 |
|
H |
mm |
163 |
193 |
250 |
250 |
291 |
345 |
377 |
405 |
468 |
620 |
*708 |
*777 |
*935 |
*906 |
|
W |
mm |
100 |
125 |
160 |
160 |
180 |
220 |
250 |
280 |
320 |
400 |
*450 |
*500 |
*560 |
*600 |
