Y型內螺紋過濾器
產品結構
主要零件材料
|
材料名稱 |
SY11-(16-64)C |
SY11-(16-64)P |
SY11-(16-64)R |
|
閥體 |
WCB |
ZG1CN8Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
過濾網 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
墊片 |
聚四氟乙烯 |
||
主要尺寸和重量
|
DN |
G |
L |
W |
B |
H |
|
8 |
1/4″ |
64 |
12 |
24 |
44 |
|
10 |
3/8″ |
64 |
12 |
24 |
44 |
|
15 |
1/2″ |
64 |
14 |
26 |
44 |
|
20 |
3/4″ |
75 |
15 |
32 |
52 |
|
25 |
1″ |
89 |
17 |
41 |
64 |
|
32 |
1?1/4″ |
102 |
20 |
49 |
68 |
|
40 |
1 1/2″ |
118 |
20 |
56 |
76 |
|
50 |
2″ |
139 |
22 |
69 |
88 |
|
65 |
2 1/2″ |
180 |
28 |
84 |
110 |
|
80 |
3″ |
200 |
32 |
98 |
135 |
相關產品
-
高性能V型球閥
概括 ??V切具有較大的可調比和等百分比流量特性，實現壓力和流量的穩定控制。 ??結構簡單、體積小、重量輕、流道通暢。 ??提供wrth大螺母彈性自動補償結構，有效控制閥座和閥塞的密封面，實現良好的密封性能。偏心塞和閥座結構可以減少磨損。 ??V 形切割在閥座上產生楔形剪切力以切斷含有纖維的介質。特別適用于高粘度介質和含有纖維和顆粒的介質的開松和控制。 閥體 ? 類型：偏心角行程整體球、夾套球 ? 公稱直徑 (DN)：1″~20″ ? 公稱壓力 (PN)：ANSI 150LB-900LB ? 連接類型：法蘭連接或?qū)A式 ? 材料：A216-WCB 、A...
-
國標法蘭、對夾蝶閥(金屬密封、四氟密封)
產品概述 蝶閥是用圓盤形關閉件轉動90°來啟閉閥門的一種旋轉閥。蝶閥具有結構 緊湊、重量輕、占據空間位置小，阻力相對小，啟閉迅速等優點。蝶閥作 為一種用來實現管路系統通斷及流量控制的閥門，是近十幾年來發展迅速 的閥門品種之一。 本公司生產的蝶閥除了傳統的中線結構以外，還有一種采用比較先進的三 偏心金屬硬密封結構，閥體和閥座為連體構件，閥座密封表面層堆焊耐 溫、耐蝕合金材料。多層軟疊式密封面固定在蝶板上，這種蝶閥與傳統蝶 閥相比具有耐高溫，操作輕便，啟閉無摩擦，關閉時隨著傳動機構的力矩 增大來未曜密封，提...
-
不銹鋼角座閥
產品結構 主要尺寸和重量 DN L G A H E 10 65 3/8″ 165 120 64 15 85 1/2″ 172 137 64 20 95 3/4″ 178 145 64 25 105 1″ 210 165 64 32 120 1?1/4″ 220 180 80 40 130 1?1/2″ 228 190 80 50 150 2″ 268 245 100 65 185 2?1/2″ 282 300 100 80 220 3″ 368 340 126 100 235 4″ 420 395 156
-
不銹鋼直飲水球閥(PN25)
產品結構 主要零件材料 材料名稱 Q11F-(16-64)C Q11F-(16-64)P Q11F-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cd8Ni9Ti CF8 ZG1Cd8Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 閥桿 ICr18Ni9Ti 304 ICd8Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 聚四氟乙烯(PTFE) 填料 聚四氟乙烯(PTFE) 主要外形尺寸 DN 英寸 L D G W H 15 1/2 英寸 51.5 11.5 1/2 英寸 95 49.5 20 ...
-

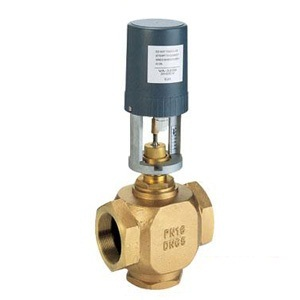

電動二通閥
