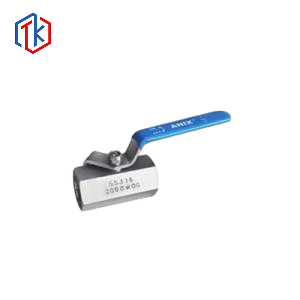

2000WOG —片式內螺紋球閥

簡短描述:

性能規范

? 公稱壓力：PN1.6、2.5、4.0、6.4Mpa
? 強度試驗壓力：PT2.4、3.8、6.0、9.6MPa
? 低壓氣密封試驗壓力：0.6MPa
? 適用溫度：-29℃-150℃
? 適用介質：
Q11F-(16-64)C 水、油品、氣
Q11F-(16-64)P 硝酸類
Q11F-(16-64)R 醋酸類

發送郵件

產品細節

產品標簽

產品結構

主要零件材料

材料名稱	Q11F-(16-64)C	Q11F-(16-64)P	Q11F-(16-64)R
閥體	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CF8M
球體	ICr18Ni9Ti 304	ICr18Ni9Ti 304	1Cr18Ni12Mo2Ti 316
閥桿	ICr18Ni9Ti 304	ICr18Ni9Ti 304	1Cr18Ni12Mo2Ti 316
密封圈	聚四氟乙烯(PTFE)
填料	聚四氟乙烯(PTFE)

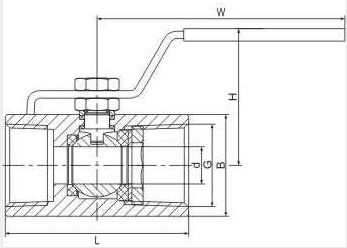

主要外形尺寸

DN	INCH	L	D	G	W	H	H1
8	1/4″	40	5	1/4″	70	33.5	26.5
10	3/8″	45	7	3/8″	70	35	26.5
15	1/2″	55	9	1/2″	80	39	34
20	3/4″	60	11.5	3/4″	95	50	58.5
25	1″	70	15	1″	105	54	63
32	1 1/4″	80	19.5	1 1/4″	120	65.5
40	1 1/2″	86	25	1 1/2″	140	72
50	2″	101	32	2″	150	81
65	2 1/2″	119	38	2 1/2″	170	96.5
80	3″	140	49	3″	185	105
100	4″	186	64	4″	220	116.5
