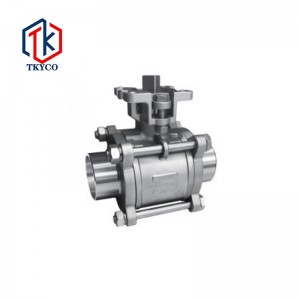

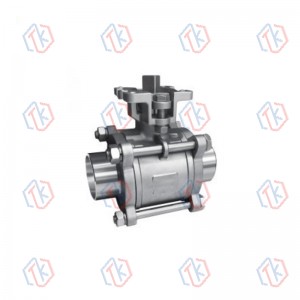

高平臺衛生級快裝、焊接球閥

簡短描述:

性能規范

? 公稱壓力：PN1.6、2.5、4.0、6.4Mpa?
? 強度試驗壓力：PT2.4、3.8、6.0、9.6MPa
? 低壓氣密封試驗壓力：0.6MPa

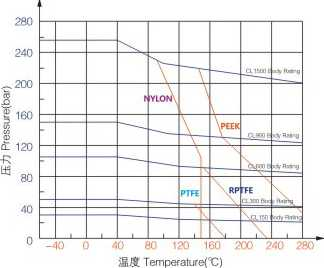

? 適用溫度：-29℃-150℃
? 適用介質：
Q41F-(16-64)C 水.油.
氣 Q61F-(16-64)P 硝酸
Q81F-(16-64)R 乙酸

發送郵件

產品細節

產品標簽

產品結構

主要零件材料

材料名稱	碳鋼	不銹鋼
閥體	A216WCB	A351 CF8	A351 CF8M
閥蓋	A216WCB	A351 CF8	A351 CF8M
球體	A276 304/A276 316
閥桿	2Cd3 / A276 304 / A276 316
閥座	聚四氟乙烯、聚四氟乙烯
填料	聚四氟乙烯/柔性石墨
壓蓋	A216 WCB	A351 CF8
螺桿	A193-B7	A193-B8M
螺母	A194-2H	A194-8

?主要外形尺寸

DN	INCH	L	D	D	W	H
20	3/4″	155.7	15.8	19.1	130	70.5
25	1″	186.2	22.1	25.4	140	78
32	1 1/4″	195.6	28.5	31.8	140	100
40	1 1/2″	231.6	34.8	38.1	170	115.5
50	2″	243.4	47.5	50.8	185	125
65	2 1/2″	290.2	60.2	63.5	220	134
80	3″	302.2	72.9	76.2	270	160
100	4″	326.2	97.4	101.6	300	188
