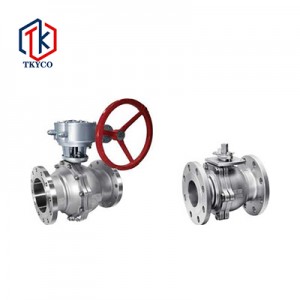

日標浮動式法蘭球閥
產品概覽
日標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力小；日標球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類、氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。
產品結構
主要零件材料
|
材料名稱 |
碳鋼 |
不銹鋼 |
|
|
閥體 |
WCB、A105 |
CF8、CF3 |
CF8M、CF3M |
|
閥蓋 |
WCB、A105 |
CF8、CF3 |
CF8M、CF3M |
|
球體 |
304 |
304 |
316 |
|
閥桿 |
304 |
304 |
316 |
|
閥座 |
聚四氟乙烯、聚四氟乙烯 |
||
|
填料 |
聚四氟乙烯/柔性石墨 |
||
|
壓蓋 |
WCB、A105 |
CF8 |
|
主要外形尺寸和連接尺寸
(JIS): 10K
|
DN |
L |
D |
D1 |
D2 |
B |
T |
Z-ΦD |
ISO5211 |
TXT |
|
15A |
108 |
95 |
70 |
52 |
12 |
1 |
4-Φ15 |
F03/F04 |
9X9 |
|
20A |
117 |
100 |
75 |
58 |
14 |
1 |
4-Φ15 |
F03/F04 |
9X9 |
|
25A |
127 |
125 |
90 |
70 |
14 |
1 |
4-Φ19 |
F04/F05 |
11X11 |
|
32A |
140 |
135 |
100 |
80 |
16 |
2 |
4-Φ19 |
F04/F05 |
11X11 |
|
40A |
165 |
140 |
105 |
85 |
16 |
2 |
4-Φ19 |
F05/F07 |
14X14 |
|
50A |
178 |
155 |
120 |
100 |
16 |
2 |
4-Φ19 |
F05/F07 |
14X14 |
|
65A |
190 |
175 |
140 |
120 |
18 |
2 |
4-Φ19 |
F07 |
14X14 |
|
80A |
203 |
185 |
150 |
130 |
18 |
2 |
8-Φ19 |
F07/F10 |
17X17 |
|
100A |
229 |
210 |
175 |
155 |
18 |
2 |
8-Φ19 |
F07/F10 |
22X22 |
|
125A |
300/356 |
250 |
210 |
185 |
20 |
2 |
8-Φ23 |
||
|
150A |
340/394 |
280 |
240 |
215 |
22 |
2 |
8-Φ23 |
||
|
200A |
450/457 |
330 |
290 |
265 |
22 |
2 |
12-Φ23 |
||
|
250A |
533 |
400 |
355 |
325 |
24 |
2 |
12-Φ25 |
||
|
300A |
610 |
445 |
400 |
370 |
24 |
2 |
16-Φ25 |
(JIS): 20K
|
DN |
L |
D |
D1 |
D2 |
B |
T |
Z-ΦD |
|
15A |
140 |
95 |
70 |
52 |
14 |
1 |
4-Φ15 |
|
20A |
152 |
100 |
75 |
58 |
16 |
1 |
4-Φ15 |
|
25A |
165 |
125 |
90 |
70 |
16 |
1 |
4-Φ19 |
|
32A |
178 |
135 |
100 |
80 |
18 |
2 |
4-Φ19 |
|
40A |
190 |
140 |
105 |
85 |
18 |
2 |
4-Φ19 |
|
50A |
216 |
155 |
120 |
100 |
18 |
2 |
8-Φ19 |
|
65A |
241 |
175 |
140 |
120 |
20 |
2 |
8-Φ19 |
|
80A |
282 |
200 |
160 |
135 |
22 |
2 |
8-Φ23 |
|
100A |
305 |
225 |
185 |
160 |
24 |
2 |
8-Φ23 |
|
125A |
381 |
270 |
225 |
195 |
26 |
2 |
8-Φ25 |
|
150A |
403 |
305 |
260 |
230 |
28 |
2 |
12-Φ25 |
|
200A |
502 |
350 |
305 |
275 |
30 |
2 |
12-Φ25 |
|
250A |
568 |
430 |
380 |
345 |
34 |
2 |
12-Φ27 |
|
300A |
648 |
480 |
430 |
395 |
36 |
3 |
16-Φ27 |
