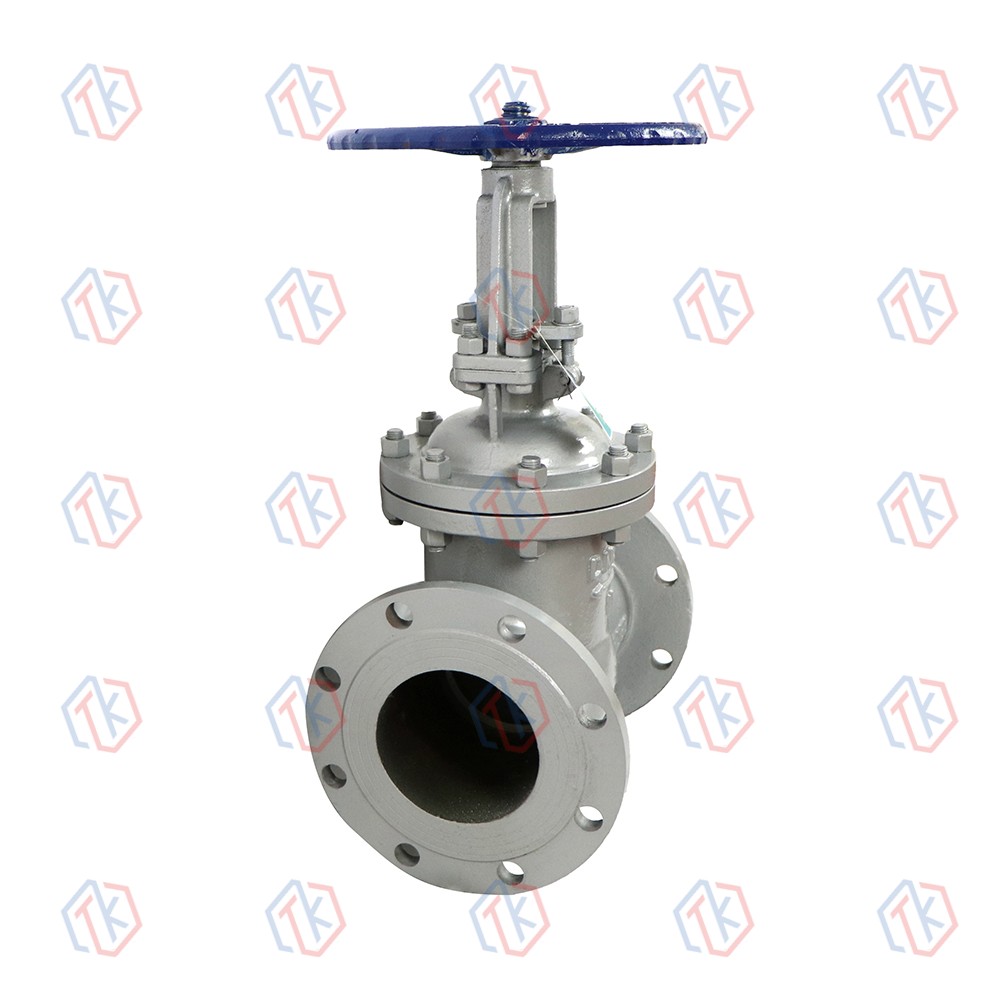

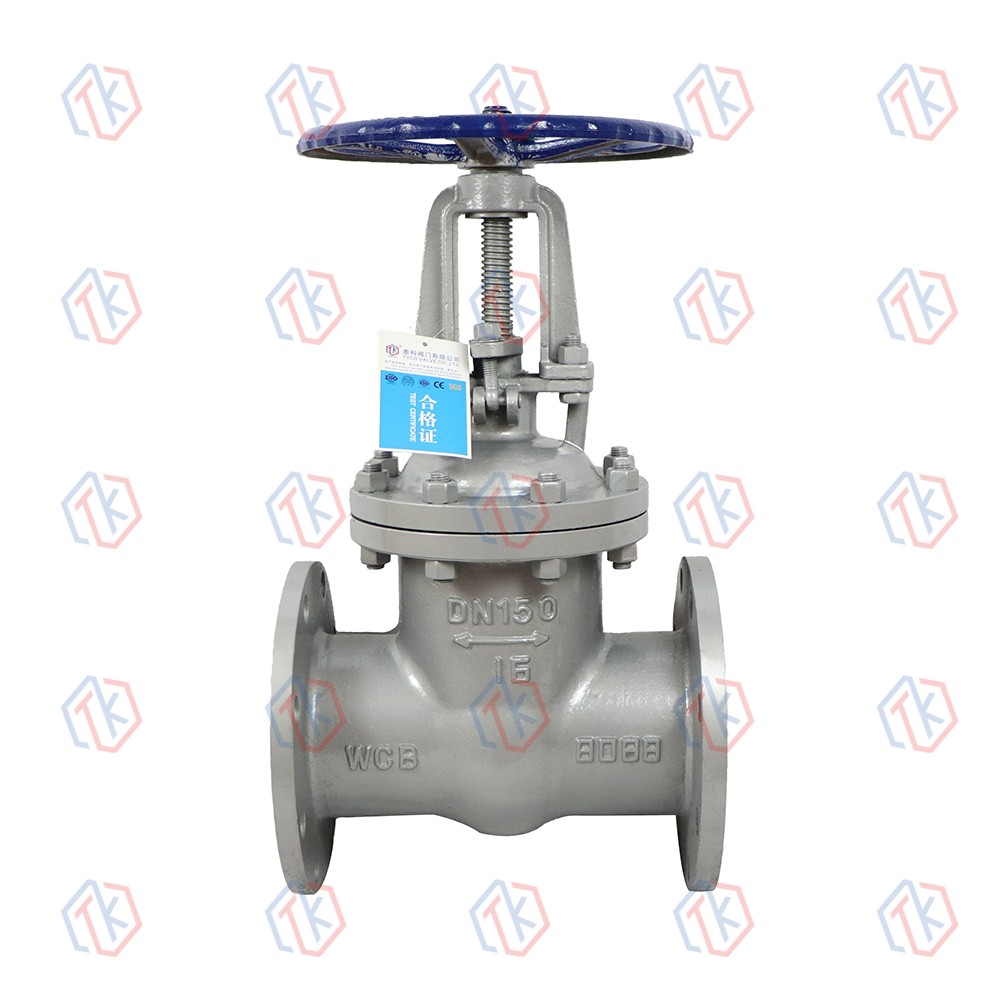

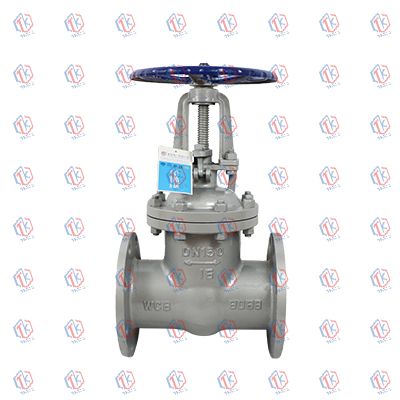

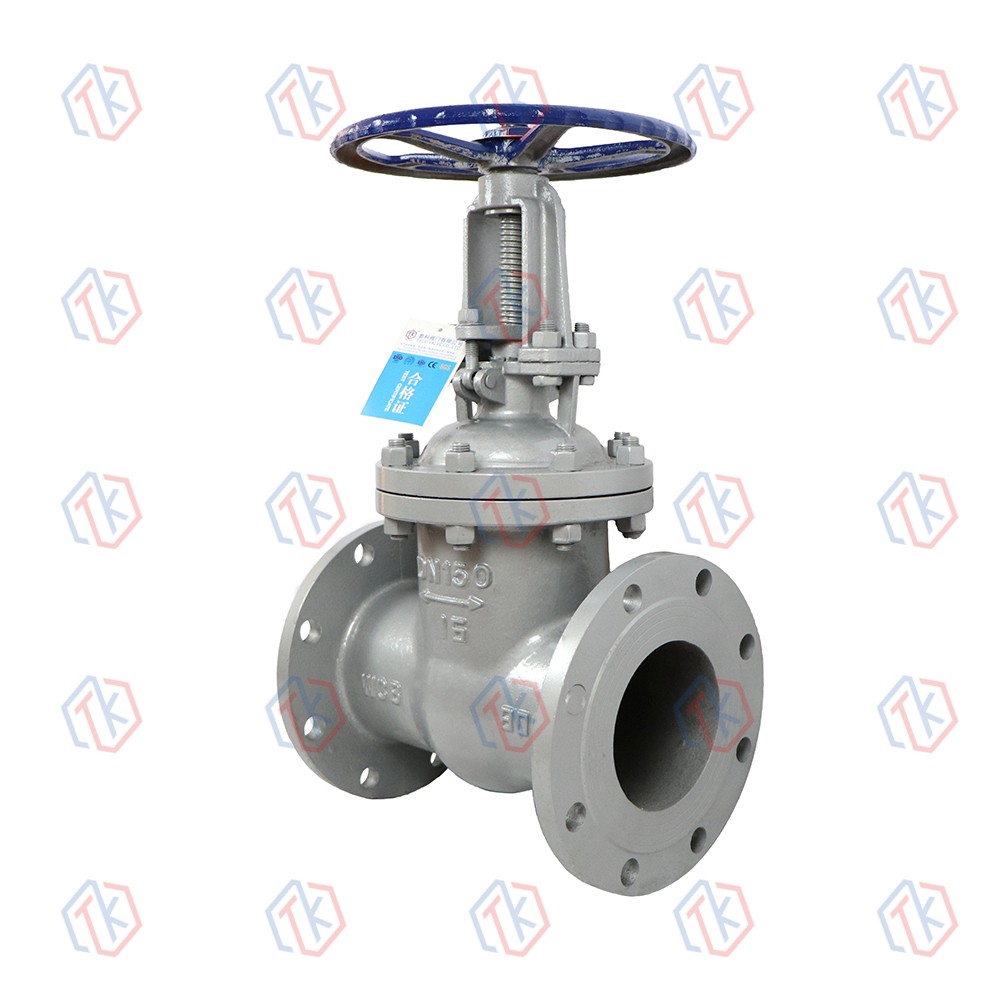

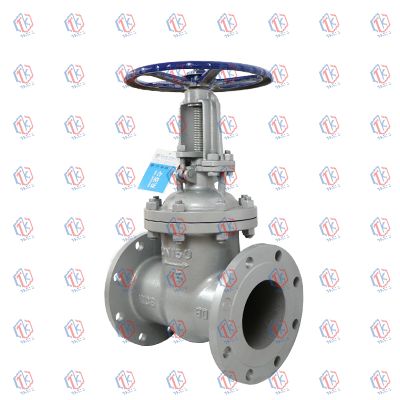

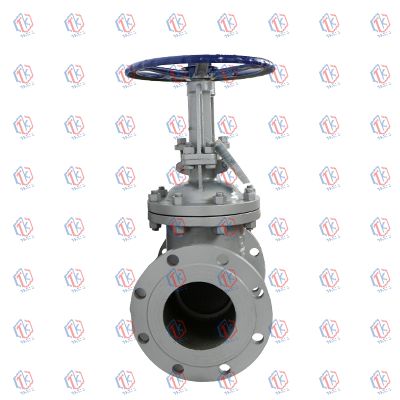

國標、德標閘閥
主要結構特點
流體阻力小。
打開和加藥時更省力。
流向一般不受限制，安裝方便。
結構合理，密封可靠，性能優良，外形美觀。
設計制造標準
? 設計與制造標準：GB/T 12234、DIN 3352
? 結構長度標準：GB/T 12221、DIN3202
? 連接法蘭標準：JB/T 79、DIN 2543
? 檢驗與試驗標準：GBfT 26480、DIN 3230
性能規范
?公稱壓力：1.6、2.5、4.0、6.3Mpa
? 強度試驗：2.4、3.8、6.0、9.5Mpa
?密封試驗：1.8、2.8、4.4、7.0Mpa?
? 氣密封試驗：0.6Mpa
? 閥門主體材料：WCB( C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29℃~425℃
產品結構

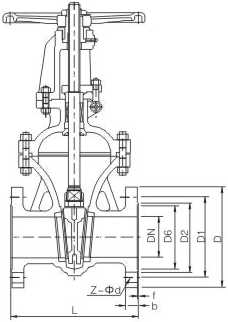

主要尺寸及重量
PN16
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
130 |
95 |
95 |
65 |
45 |
2 |
14 |
16 |
4-Φ14 |
4-Φ14 |
|
20 |
150 |
105 |
105 |
75 |
55 |
2 |
14 |
18 |
4-Φ14 |
4-Φ14 |
|
25 |
160 |
115 |
115 |
85 |
65 |
2 |
14 |
18 |
4-Φ14 |
4-Φ14 |
|
32 |
180 |
135 |
140 |
100 |
78 |
2 |
16 |
18 |
4-Φ18 |
4-Φ18 |
|
40 |
200 |
145 |
150 |
110 |
85 |
3 |
16 |
18 |
4-Φ18 |
4-Φ18 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
16 |
18 |
4-Φ18 |
4-Φ18 |
|
65 |
270 |
180 |
185 |
145 |
120 |
3 |
18 |
18 |
4-Φ18 |
8-Φ18 |
|
80 |
280 |
195 |
200 |
160 |
135 |
3 |
20 |
20 |
8-Φ18 |
8-Φ18 |
|
100 |
300 |
215 |
220 |
180 |
155 |
3 |
20 |
20 |
8-Φ18 |
8-Φ18 |
|
125 |
325 |
245 |
250 |
210 |
185 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
|
150 |
350 |
280 |
285 |
240 |
210 |
3 |
24 |
22 |
8-Φ23 |
8-Φ22 |
|
200 |
400 |
335 |
340 |
295 |
265 |
3 |
26 |
24 |
12-Φ23 |
12-Φ22 |
|
250 |
450 |
405 |
405 |
355 |
320 |
3 |
30 |
26 |
12-Φ25 |
12-Φ26 |
|
300 |
500 |
460 |
460 |
410 |
375 |
4 |
30 |
28 |
12-Φ25 |
12-Φ26 |
|
350 |
550 |
520 |
520 |
470 |
435 |
4 |
34 |
30 |
16-Φ25 |
16-Φ26 |
|
400 |
600 |
580 |
580 |
525 |
485 |
4 |
36 |
32 |
16-Φ33 |
16-Φ30 |
|
450 |
650 |
640 |
640 |
585 |
545 |
4 |
40 |
40 |
20-Φ33 |
20-Φ30 |
|
500 |
700 |
705 |
715 |
650 |
608 |
4 |
44 |
44 |
20-Φ34 |
20-Φ33 |
|
600 |
800 |
840 |
840 |
770 |
718 |
4 |
48 |
54 |
20-Φ41 |
20-Φ36 |
|
700 |
900 |
910 |
910 |
840 |
788 |
5 |
50 |
42 |
24-Φ41 |
24-Φ36 |
|
800 |
1000 |
1020 |
1025 |
950 |
898 |
5 |
52 |
42 |
24-Φ41 |
24-Φ39 |
|
900 |
1100 |
1120 |
1125 |
1050 |
998 |
5 |
54 |
44 |
28-Φ41 |
28-Φ39 |
|
1000 |
1200 |
1255 |
1255 |
1170 |
1110 |
5 |
56 |
46 |
28-Φ48 |
28-Φ42 |
PN25
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
130 |
95 |
95 |
65 |
45 |
2 |
16 |
16 |
4-Φ14 |
4-Φ14 |
|
20 |
150 |
105 |
105 |
75 |
55 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
25 |
160 |
115 |
115 |
85 |
65 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
32 |
180 |
135 |
140 |
100 |
78 |
2 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
40 |
200 |
145 |
150 |
110 |
85 |
3 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
20 |
20 |
4-Φ18 |
4-Φ18 |
|
65 |
270 |
180 |
185 |
145 |
120 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
|
80 |
280 |
195 |
200 |
160 |
135 |
3 |
22 |
24 |
8-Φ18 |
8-Φ18 |
|
100 |
300 |
230 |
235 |
190 |
160 |
3 |
24 |
24 |
8-Φ23 |
8-Φ22 |
|
125 |
325 |
270 |
270 |
220 |
188 |
3 |
28 |
26 |
8-Φ25 |
8-Φ26 |
|
150 |
350 |
300 |
300 |
250 |
218 |
3 |
30 |
28 |
8-Φ25 |
8-Φ26 |
|
200 |
400 |
360 |
360 |
310 |
278 |
3 |
34 |
30 |
12-Φ25 |
12-Φ26 |
|
250 |
450 |
425 |
425 |
370 |
332 |
3 |
36 |
32 |
12-Φ30 |
12-Φ30 |
|
300 |
500 |
485 |
485 |
430 |
390 |
4 |
40 |
34 |
16-Φ30 |
16-Φ30 |
|
350 |
550 |
550 |
555 |
490 |
448 |
4 |
44 |
38 |
16-Φ34 |
16-O33 |
|
400 |
600 |
610 |
620 |
550 |
505 |
4 |
48 |
40 |
16-Φ34 |
16-Φ36 |
|
450 |
650 |
660 |
670 |
600 |
555 |
4 |
50 |
46 |
20-Φ34 |
20-Φ36 |
|
500 |
700 |
730 |
730 |
660 |
610 |
4 |
52 |
48 |
20-Φ41 |
20-Φ36 |
|
600 |
800 |
840 |
845 |
770 |
718 |
5 |
56 |
58 |
20-Φ41 |
20-Φ39 |
|
700 |
900 |
955 |
960 |
875 |
815 |
5 |
60 |
50 |
24-Φ48 |
24-Φ42 |
|
800 |
1000 |
1070 |
1085 |
990 |
930 |
5 |
64 |
54 |
24-Φ48 |
24-Φ48 |
|
900 |
1100 |
1180 |
1185 |
1090 |
1025 |
5 |
66 |
58 |
28-Φ54 |
28-Φ48 |
|
1000 |
1200 |
1305 |
1320 |
1210 |
1140 |
5 |
68 |
62 |
28-Φ58 |
28-Φ55 |
PN40
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
170 |
95 |
95 |
65 |
45 |
2 |
16 |
16 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
105 |
105 |
75 |
55 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
25 |
210 |
115 |
115 |
85 |
65 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
32 |
230 |
135 |
140 |
100 |
78 |
2 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
40 |
240 |
145 |
150 |
110 |
85 |
3 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
20 |
20 |
4-Φ18 |
4-Φ18 |
|
65 |
280 |
180 |
185 |
145 |
120 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
|
80 |
310 |
195 |
200 |
160 |
135 |
3 |
22 |
24 |
8-Φ18 |
8-Φ18 |
|
100 |
350 |
230 |
235 |
190 |
160 |
3 |
24 |
24 |
8-Φ23 |
8-Φ22 |
|
125 |
400 |
270 |
270 |
220 |
188 |
3 |
28 |
26 |
8-Φ25 |
8-Φ26 |
|
150 |
450 |
300 |
300 |
250 |
218 |
3 |
30 |
28 |
8-Φ25 |
8-Φ26 |
|
200 |
550 |
375 |
375 |
320 |
282 |
3 |
38 |
34 |
12-Φ30 |
12-Φ30 |
|
250 |
650 |
445 |
450 |
385 |
345 |
3 |
42 |
38 |
12-Φ34 |
12-Φ33 |
|
300 |
750 |
510 |
515 |
450 |
408 |
4 |
46 |
42 |
16-Φ34 |
16-Φ33 |
|
350 |
850 |
570 |
580 |
510 |
465 |
4 |
52 |
46 |
16-Φ34 |
16-Φ36 |
|
400 |
950 |
655 |
660 |
585 |
535 |
4 |
58 |
50 |
16-Φ41 |
16-Φ39 |
|
450 |
1050 |
680 |
685 |
610 |
560 |
4 |
60 |
57 |
20-Φ41 |
20-Φ39 |
|
500 |
1150 |
755 |
755 |
670 |
612 |
4 |
62 |
57 |
20-Φ48 |
20-Φ42 |
|
600 |
1350 |
890 |
890 |
795 |
730 |
5 |
62 |
72 |
20-Φ54 |
20-Φ48 |
PN63
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
170 |
105 |
105 |
75 |
55 |
2 |
18 |
20 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
125 |
130 |
90 |
68 |
2 |
20 |
22 |
4-Φ18 |
4-Φ18 |
|
25 |
210 |
135 |
140 |
100 |
78 |
2 |
22 |
24 |
4-Φ18 |
4-Φ18 |
|
32 |
230 |
150 |
155 |
110 |
82 |
2 |
24 |
26 |
4-Φ23 |
4-Φ22 |
|
40 |
240 |
165 |
170 |
125 |
95 |
3 |
24 |
28 |
4-Φ23 |
4-Φ22 |
|
50 |
250 |
175 |
180 |
135 |
105 |
3 |
26 |
26 |
4-Φ23 |
4-Φ22 |
|
65 |
280 |
200 |
205 |
160 |
130 |
3 |
28 |
26 |
8-Φ23 |
8-Φ22 |
|
80 |
310 |
210 |
215 |
170 |
140 |
3 |
30 |
28 |
8-Φ23 |
8-Φ22 |
|
100 |
350 |
250 |
250 |
200 |
168 |
3 |
32 |
30 |
8-Φ25 |
8-Φ26 |
|
125 |
400 |
295 |
295 |
240 |
202 |
3 |
36 |
34 |
8-Φ30 |
8-Φ30 |
|
150 |
450 |
340 |
345 |
280 |
240 |
3 |
38 |
36 |
8-Φ34 |
8-Φ33 |
|
200 |
550 |
405 |
415 |
345 |
300 |
3 |
44 |
42 |
12-Φ34 |
12-Φ36 |
|
250 |
650 |
470 |
470 |
400 |
352 |
3 |
48 |
46 |
12-Φ41 |
12-Φ36 |
|
300 |
750 |
530 |
530 |
460 |
412 |
4 |
54 |
52 |
16-Φ41 |
16-Φ36 |
|
350 |
850 |
595 |
600 |
525 |
475 |
4 |
60 |
56 |
16-Φ41 |
16-Φ39 |
|
400 |
950 |
670 |
670 |
585 |
525 |
4 |
66 |
60 |
16-Φ48 |
16-Φ42 |
PN100
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
170 |
105 |
105 |
75 |
55 |
2 |
20 |
20 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
125 |
130 |
90 |
68 |
2 |
22 |
22 |
4-Φ18 |
4-Φ18 |
|
25 |
210 |
135 |
140 |
100 |
78 |
2 |
24 |
24 |
4-Φ18 |
4-Φ18 |
|
32 |
230 |
150 |
155 |
110 |
82 |
2 |
24 |
26 |
4-Φ23 |
4-Φ22 |
|
40 |
240 |
165 |
170 |
125 |
95 |
3 |
26 |
28 |
4-Φ23 |
4-Φ22 |
|
50 |
250 |
195 |
195 |
145 |
112 |
3 |
28 |
30 |
4-Φ25 |
4-Φ26 |
|
65 |
280 |
220 |
220 |
170 |
138 |
3 |
32 |
34 |
8-Φ25 |
8-Φ26 |
|
80 |
310 |
230 |
230 |
180 |
148 |
3 |
34 |
36 |
8-Φ25 |
8-Φ26 |
|
100 |
350 |
265 |
265 |
210 |
172 |
3 |
38 |
40 |
8-Φ30 |
8-Φ30 |
|
125 |
400 |
310 |
315 |
250 |
210 |
3 |
42 |
40 |
8-Φ34 |
8-Φ33 |
|
150 |
450 |
350 |
355 |
290 |
250 |
3 |
46 |
44 |
12-Φ34 |
12-Φ33 |
|
200 |
550 |
430 |
430 |
360 |
312 |
3 |
54 |
52 |
12-Φ41 |
12-Φ36 |
|
250 |
650 |
500 |
505 |
430 |
382 |
3 |
60 |
60 |
12-Φ41 |
12-Φ39 |
|
300 |
750 |
585 |
585 |
500 |
442 |
4 |
70 |
68 |
16-Φ48 |
16-Φ42 |
|
350 |
850 |
655 |
655 |
560 |
498 |
4 |
76 |
74 |
16-Φ54 |
16-Φ48 |
|
400 |
950 |
715 |
715 |
620 |
558 |
4 |
80 |
78 |
16-Φ54 |
16-Φ48 |
PN160
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
||||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
||||
|
15 |
170 |
110 |
105 |
75 |
75 |
52 |
2 |
24 |
20 |
4-Φ18 |
4-Φ14 |
|
20 |
190 |
130 |
130 |
90 |
90 |
62 |
2 |
26 |
24 |
4-Φ23 |
4-Φ18 |
|
25 |
210 |
140 |
140 |
100 |
100 |
72 |
2 |
28 |
24 |
4-Φ23 |
4-Φ18 |
|
32 |
230 |
165 |
155 |
115 |
110 |
85 |
2 |
30 |
28 |
4-Φ25 |
4-Φ22 |
|
40 |
260 |
175 |
170 |
125 |
125 |
92 |
3 |
32 |
28 |
4-Φ27 |
4-Φ22 |
|
50 |
300 |
215 |
195 |
165 |
140 |
132 |
3 |
36 |
30 |
8-Φ25 |
4-Φ26 |
|
65 |
340 |
245 |
220 |
190 |
170 |
152 |
3 |
44 |
34 |
8-Φ30 |
8-Φ26 |
|
80 |
390 |
260 |
230 |
205 |
180 |
168 |
3 |
46 |
36 |
8-Φ30 |
8-Φ26 |
|
100 |
450 |
300 |
265 |
240 |
210 |
200 |
3 |
48 |
40 |
8-Φ34 |
8-Φ30 |
|
125 |
525 |
355 |
315 |
285 |
250 |
238 |
3 |
60 |
44 |
8-Φ41 |
8-Φ33 |
|
150 |
600 |
390 |
355 |
318 |
290 |
270 |
3 |
66 |
50 |
12-Φ41 |
12-Φ33 |
|
200 |
750 |
480 |
430 |
400 |
360 |
345 |
3 |
78 |
60 |
12-Φ48 |
12-Φ36 |
|
250 |
850 |
580 |
515 |
485 |
430 |
425 |
3 |
88 |
68 |
12-Φ54 |
12-Φ42 |
|
300 |
950 |
665 |
585 |
570 |
500 |
510 |
4 |
100 |
78 |
16-Φ54 |
16-Φ42 |
相關產品
-
不銹鋼內螺紋閘閥
產品結構 主要部件材料 材料名稱 Z15H-(16-64)C Z15W-(16-64)P Z15W-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥板 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥桿 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 304, 316 填料 聚四氟乙烯 主要外形尺寸 DN G L E B H W 15 1 1/2″ 55 16 31 90 70 20 3/4″ 60 18 38 98 70 25 1″ 68 20 46 108 70 32 1 1/4″ 76 ...
-
日標浮動式法蘭球閥
產品概覽 日標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力??；日標球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類、氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。 產品結構 主要零件材料 材料名稱 碳鋼 不銹鋼 閥體 WCB、A105 CF8、CF3 CF8M、CF3M 閥蓋 WCB、...
-
不銹鋼手柄對夾蝶閥
產品特點 1、結構簡單，操作方便; 2、安裝簡便，密封性能好; 3、使用壽命長、可靠性高; 4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。 5、采用無銷無靠背結構，密封更可靠。 工作原理 通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。 技術參數 標準∶GB12238-89/EN 593 壓力∶PN16/PN25 尺寸∶DN40-DN1200 溫度∶-20℃-100℃ 閥體：球磨鑄鐵鋼/合金 閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層 閥桿∶不銹鋼 閥座∶EPDM/NBR/VITON/PTFE等 主要零件材料 閥體 閥板 閥桿 ...
-
迷你球閥
產品結構 主要零件材料 材料名稱 不銹鋼 鍛鋼 閥體 A351 CF8 A351 CF8M F304 F316 球體 A276 304/A276 316 閥桿 2Cr13/A276 304/A276 316 閥座 PTFE、RPTFE 主要外形尺寸 內螺DN(MM) G D L H W 8 1/4″ 5 42 25 21 10 3/8″ 7 45 27 21 15 1/2″ 9 55 28.5 21 20 3/4″ 12 56 33 22 25 1″ 15 66 35.5 22 外螺DN(MM) G D L H W 8 1/4″ 5 57 25 21 10 3/8″ 7 60 27...
-
鍛鋼法蘭閘閥
產品描述 鍛鋼閘閥流體阻力小，開啟、關閉所需力矩小，可用于介質在環網管道的兩個方向流動，即介質的流動不受限制。全開時，工作介質對密封面的沖蝕比截止閥小。結構簡單，制造工藝好，結構長度短。 產品結構 主要尺寸及重量 Z41W.H.Y? ? ? ? ? GB PN16-160 SIZE PN L(MM) PN L(MM) PN L(MM) PN L(MM) PN L(MM) PN L(MM) in mm 1/2 15 PN16 130 PN25 130 PN40 130 PN63 170 PN100 170 PN160 170 3/4 20 150 150 150 190 ...
-
對夾止回閥
雙瓣止回閥 特性： 1、采用薄型對夾式輕巧設計。由於閥瓣之關閉行程縮短及彈簧作用可加速關閉效果，可減少水錘及水擊聲。 2、閥體內部與流體接觸之部位均以橡膠被覆，除可避免閥體內部生銹外，并可做為法蘭夾持用之墊片。 3、由於其面間距離較一般止回閥短，對有安裝空間限制的場所最為便利。 產品詳細描述： 雙瓣止回閥主要由閥體、閥瓣、閥桿及彈簧等重要零件組成。該閥主要適用於給水系統，高樓建筑
