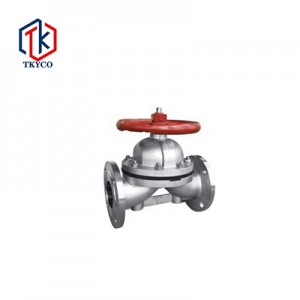

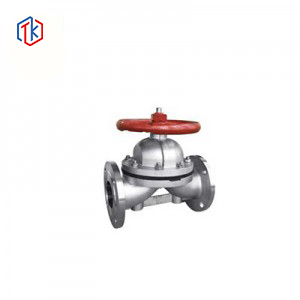

快裝、對焊、法蘭隔膜閥
產品結構
主要外形尺寸
G81F
|
DN |
升 |
D |
H |
|
10 |
108 |
25 |
93.5 |
|
15 |
108 |
34 |
93.5 |
|
20 |
118 |
50.5 |
111.5 |
|
25 |
127 |
50.5 |
111.5 |
|
32 |
146 |
50.5 |
144.5 |
|
40 |
146 |
50.5 |
144.5 |
|
50 |
190 |
64 |
167 |
|
65 |
216 |
91 |
199 |
G61F
|
DN |
L |
A |
B |
H |
|
10 |
108 |
12 |
1.5 |
93.5 |
|
15 |
108 |
18 |
1.5 |
93.5 |
|
20 |
118 |
22 |
1.5 |
111.5 |
|
25 |
127 |
28 |
1.5 |
111.5 |
|
32 |
146 |
34 |
1.5 |
144.5 |
|
40 |
146 |
40 |
1.5 |
144.5 |
|
50 |
190 |
52 |
1.5 |
167 |
|
65 |
216 |
70 |
2.0 |
199 |
法蘭連接
|
公稱直徑 |
尺寸(MM) |
|||||
|
L |
D |
D1 |
D2 |
b-f |
z-Φd |
|
|
DN15 |
125 |
95 |
65 |
45 |
14-2 |
4-Φ14 |
|
DN20 |
135 |
105 |
75 |
55 |
14-2 |
4-Φ14 |
|
DN25 |
145 |
115 |
85 |
65 |
14-2 |
4-Φ14 |
|
DN32 |
160 |
135 |
100 |
78 |
16-2 |
4-Φ18 |
|
DN40 |
180 |
145 |
110 |
85 |
16-3 |
4-Φ18 |
|
DN50 |
210 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
|
DN65 |
250 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
|
DN80 |
300 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
|
DN100 |
350 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
|
DN125 |
400 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
|
DN150 |
455 |
285 |
240 |
212 |
22-2 |
8-Φ22 |
|
DN200 |
570 |
340 |
295 |
268 |
24-2 |
12-Φ22 |
|
DN250 |
680 |
405 |
355 |
320 |
26-2 |
12-Φ26 |
|
DN300 |
790 |
460 |
410 |
378 |
28-2 |
12-Φ26 |
螺紋連接
|
?公稱直徑 |
?尺寸(MM) |
||
|
L |
G |
SW |
|
|
DN8 |
50 |
1/4 |
22 |
|
DN10 |
50 |
3/8 |
22 |
|
DN15 |
65 |
1/2 |
26 |
|
DN20 |
85 |
3/4 |
32 |
|
DN25 |
110 |
1 |
39 |
|
DN32 |
120 |
1-1/4 |
48 |
|
DN40 |
140 |
1-1/2 |
55 |
|
DN50 |
165 |
2 |
68 |
|
DN65 |
203 |
2-1/2 |
84 |
|
DN80 |
254 |
3 |
98 |
